Фонокорректор Hercules Phono выполнен на основе схемы с пассивной коррекцией c тремя каскодными усилительными ступенями и трансформаторным выходным каскадом на мощной лампе 6v6 (6п6). Трансформаторный выход обеспечивает устройству низкое выходное сопротивление (12 Ом). Прямые связи между усилительными каскадами без разделительных конденсаторов и трансформаторов потребовали сложной схемы блока питания, который состоит из 24 стабилизированных источников на полевых транзисторах. Каждой усилительной ступени придан свой стабилизатор.

---

S.A.Lab Hercules RLX — это единственный в мире серийно выпускаемый фонокорректор, не содержащий таких элементов формирования кривой RIAA, как резисторы и конденсаторы. Прецизионная схемотехника S.A.Lab наряду с вниманием ко всем деталям и аспектам конструкции позволили создать компонент с безупречно точным и невероятно музыкальным звучанием самого высокого аудиофильского уровня.

---

В результате скрупулезных расчетов и длительных экспериментов мы создали фонокорректор Hercules RLX, в котором кривая RIAA формируется посредством разработанных S.A.Lab межкаскадных трансформаторов со специальной намоткой в 1-м и 2-м каскадах усиления, и использования во благо таких параметров трансформаторов, как индуктивность рассеяния и емкость обмоток.

---

Для идеально точной отработки кривой RIAA в схеме работают также четыре дросселя разработки и производства S.A.Lab с многожильным серебряным проводом и сердечниками из высококачественного композитного материала.

---

Выходной каскад на лампе 6v6 обеспечивает очень низкое выходное сопротивление (40 Ом), что обусловило существенное снижение нелинейных искажений и требований к межблочным кабелям. В фонокорректоре Hercules RLX используется всего 21 моточное изделие (трансформаторы и дроссели) разработки и производства нашей компании.

---

Во всех усилительных каскадах предусмотрена отдельная стабилизация анодных напряжений и накалов ламп. Для формирования рабочей точки в катодах ламп во всех каскадах установлены источники напряжения, которые создают необходимое смещение рабочей точки, и благодаря предельно низкому внутреннему сопротивления позволяют отказаться от использования в сигнальном тракте конденсаторов и резисторов; при этом катоды ламп привязаны к земле устройства.

---

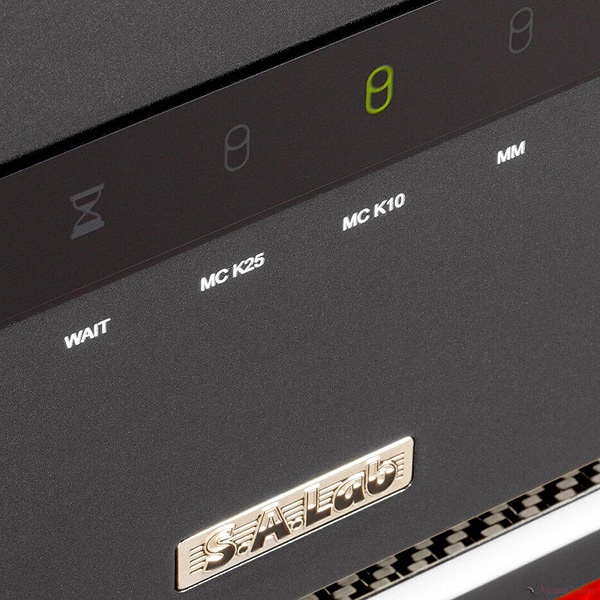

У Hercules RLX есть три сигнальных входа (ММ, МС К10 и МС К25) и шесть выходов (3 RCA и 3 XLR). Электропитание осуществляется от внешнего источника.

---

Компонент передового конструктивного и звукового уровня, вершина технологий воспроизведения винила, фонокорректор S.A.Lab Hercules RLX создан для функционирования в системах High End и Top End-уровня...
