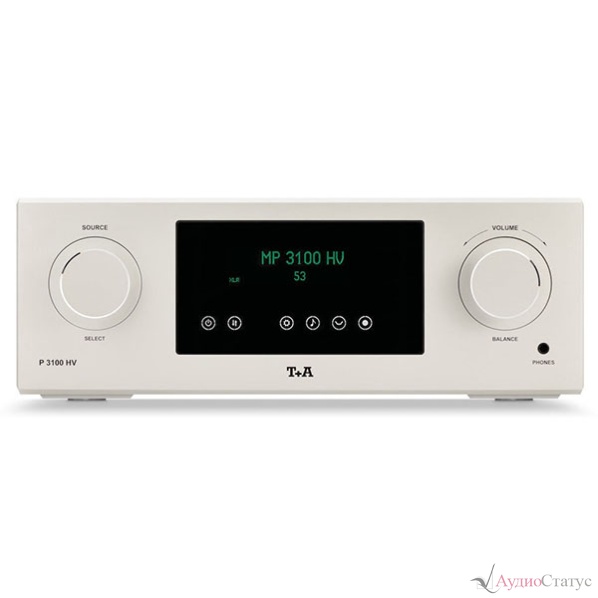

Предусилитель T+A P 3100 HV. Предусилители — важнейшие компоненты высококлассной системы. Они должны коммутировать слабые сигналы подключенных источников во входной секции, усиливать их, регулировать громкость, обрабатывать при необходимости и подавать на выходы усилителей мощности. И всё это без изменения или искажения информационного содержания.

---

Чтобы добиться идеального результата, производитель прилагает огромные усилия. Устройства полностью симметричны и незаметны, оснащены только лучшими компонентами и имеют бескомпромиссно продуманные корпуса. Конструкция и концепция P 3100 HV основаны на P 3000 HV. Внешне разница заключается только в обозначении типа. Однако с точки зрения схемотехники вся секция предусилителя, являющаяся, таким образом, наиболее важной частью, была вновь усовершенствована.

---

До сих пор входные и выходные каскады P 3000 HV были соединены с релейным регулятором громкости с помощью высококачественных конденсаторов. Благодаря новой, очень сложной компоновке печатной платы в P 3100 HV температурные коэффициенты транзисторов теперь компенсируют друг друга, а рабочие точки могут быть точно установлены, что означает, что каскады предусилителя имеют чистую связь по постоянному току.

---

В тракте сигнала между входным каскадом, регулировкой громкости и выходным каскадом больше нет разделительных конденсаторов. Плата предусилителя абсолютно стабильна по напряжению и температуре. Кроме того, увеличена мощность блока питания и ещё лучше экранирована. И без того большой тороидальный трансформатор аналоговой части был увеличен до 115 ВА. Совокупность этих мер приводит к значительному улучшению звучания.

---

В оригинальной концепции HV - High Voltage, разработанной компанией T+A, все каскады усилителя работают при значительно более высоких рабочих напряжениях, чем обычно: 100 вольт в предусилителе и 360 вольт в выходных каскадах. Подобно ламповым усилителям, фактическая модуляция всех каскадов остаётся очень малой. Используется лишь очень малая часть характеристики транзисторов усилителя (менее 20%), поэтому кривизна их характеристики (нелинейность) практически устраняется.

---

Кроме того, применяются дополнительные меры для линеаризации каскадов усилителя напряжения. Благодаря высоким рабочим напряжениям достигается чрезвычайно широкий динамический диапазон в дополнение к высокой линейности. Эту уникальную технологию разработали для всех устройств, поскольку она позволяет добиться колоссального улучшения звука не только в предусилителях и усилителях мощности, но и, выходных каскадах источников сигнала, таких как плеер MP 3100 HV.

---

На задней панели расположена симметричная структура двойного моно P 3100 HV. Каналы последовательно разделены. Платы предусилителя расположены под крышкой корпуса и имеют симметричную конструкцию. Это исключает электромагнитные помехи. Платы размещены в отдельном отсеке, выполненном из толстостенных (10–15 мм) алюминиевых пластин, и полностью изолированы и экранированы от источника питания, а также от источника питания в нижней части корпуса.

---

Топология схемы основана на каскодном дифференциальном усилителе с вручную подобранными аудиотранзисторами J-FET и полностью дискретными каскадами без операционных усилителей. В отличие от обычных операционных усилителей, их линейность достигается не за счёт «жёсткой» отрицательной обратной связи, а благодаря качеству топологии схемы и используемым компонентам, которые тщательно подобраны и настроены.

---

Таким образом, общая отрицательная обратная связь практически не требуется. Благодаря технологии HV сигналы до 80 В пик-пик могут обрабатываться без искажений. Это значение уникально для транзисторных усилителей...
