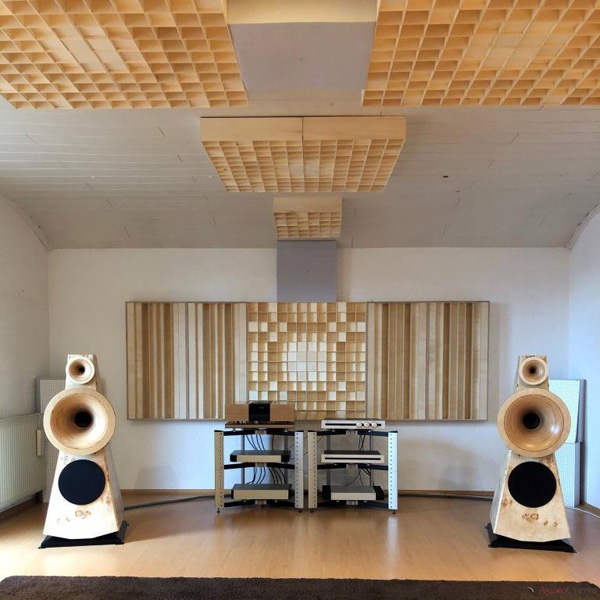

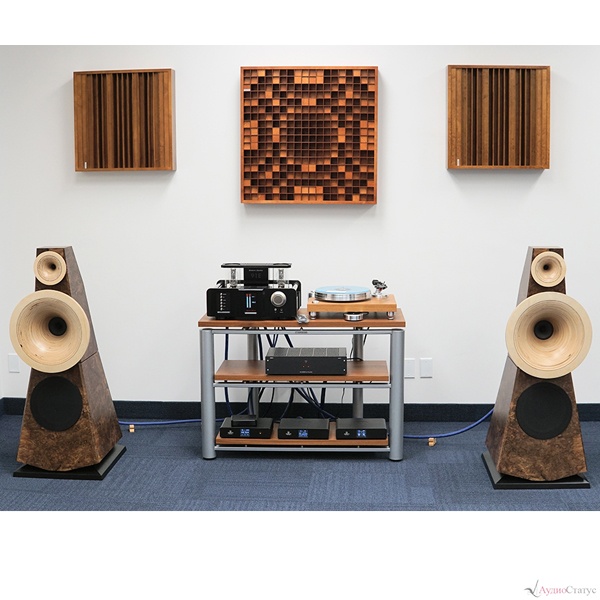

Представляя модель Helix, Odeon объединяет все новейшие технологии в таком корпусе, который будет уместен во всех жилых комнатах, больших и маленьких. Это самые маленькие трехполосные рупорные колонки Odeon Audio. Odeon Audio Helix знаменует собой начало новой эры. Helix идеально подходит для всех видов высококачественных полупроводниковых и ламповых усилителей, вплоть до маломощных триодов, таких как 300B. Helix можно использовать как в небольшой комнате для прослушивания, так и в большой гостиной с убедительными выдающимися среднечастотными характеристиками, высочайшим разрешением и ровным, однородным звуковым полем.

---

Кроссоверы

---

Чтобы сохранить фазовые отклонения между каналами как можно меньшими, мы используем в кроссоверах отборные компоненты с максимальным отклонением всего в один процент. Используются только нестареющие компоненты (пленочные конденсаторы). Helix работает с конденсаторами фирмы WIMA. Присущий этим конденсаторам звук расширяет звуковое изображение и идеально гармонирует с характером звучания динамиков. Для более быстрой обработки сигнала многие конденсаторы в Helix соединены параллельно, работая вместе с конденсаторами New Old Stock. Используемые катушки из плоской и круглой проволоки производятся Mundorf.

---

В большинстве high-end колонок кроссоверы построены на печатных платах Pertinax, а отдельные компоненты соединены проводящими дорожками. В отличие от этого, кроссоверы Helix соединяются вручную, навесным монтажом — компоненты припаиваются точка к точке и затем механически закрепляются, чтобы уменьшить негативное воздействие вибрации на них. Проводка “точка-точка” сводит к минимуму электрические переходы в сигнальном тракте. То, что считается признаком качества в высококачественных ламповых усилителях, редко реализуется в конструкции колонок так последовательно, как в продукции Odeon Audio.

---

Твитер

---

В качестве твитера выступает 1-дюймовый компрессионный динамик нового поколения, построенный по технологии кольцевого излучателя. Сверхлегкая майларовая диафрагма компрессионного динамика приводится в действие особенно мощным неодимовым магнитом, который направляет звуковую катушку с магнитной силой 2,2 Тесла. В результате получается динамик, гарантирующий высочайшее разрешение и сверхбыстрое воспроизведение. Особым свойством является воспроизведение самой верхней части частотного диапазона. Благодаря линейной передаче до значений свыше 26 000 Гц Helix охватывает значительно расширенный диапазон частот. Эти качества поддерживаются и усиливаются за счет использования мультиплексного березового рупора Odeon Audio.

---

СЧ динамик

---

СЧ динамик представляет собой 13-сантиметровый среднечастотный динамик ручной работы от немецкого производителя GAP. Он сочетает в себе современную алюминиевую корзину, отлитую под давлением, и мощный неодимовый магнит с магнитной силой 1,2 Тесла, а также сверхлегкую целлюлозную мембрану гиперболической формы. Такая форма мембраны, в отличие от обычной конусообразной формы, обеспечивает более равномерное перемещение и нагрузку на мембрану при больших амплитудах, предотвращая таким образом паразитные вибрации, которые могут привести к потере мелких деталей. Кроме того, очень точное центрирование и единый конструктив диффузора и подвеса обеспечивают акцентированное, контролируемое и быстрое движение среднечастотного динамика. Вместо резинового подвеса, соединяющего диффузор с корзиной, его функцию выполняет многократно загнутый край диффузора. Это предотвращает нежелательные обратные отражения между диффузором и подвесом, что может произойти при использовании обычных решений из-за различных свойств материалов.

---

Используемый в Odeon Helix среднечастотный динамик оснащен дифракционной заглушкой, которая заменяет обычный пылезащитный колпачек. Благодаря своей особой форме она оптимизирует частотную характеристику среднечастотного динамика. В то же время устранение пылезащитного колпака экономит вес, тем самым уменьшая перемещаемую массу до 2 граммов. Эта система установлена за 42-сантиметровым сферическим волновым рупором Odeon Audio, изготовленным из многослойных блоков березовой фанеры. Рупор значительно облегчает работу среднечастотного динамика и обеспечивает еще более быструю обработку сигнала. Прекрасная динамика и ровное воспроизведение стали более выраженными, чем когда-либо прежде.

---

НЧ динамик

---

Для воспроизведения низких частот используется бумажный низкочастотный динамик Audax. Динамик имеет диаметр 10 дюймов и основан на той же технологии, что и низкочастотные динамики более крупных моделей. Низкочастотный динамик обладает грандиозными частотными характеристиками, особенно в басовом диапазоне. Легкий конус приводится в движение очень сильным ферритовым магнитом большого размера. Низкочастотный динамик работает с разрешением, обычно известным только по 12-дюймовым и 15-дюймовым низкочастотным динамикам. Интенсивность, скорость и простота воспроизведения исключительны при таком небольшом размере.

---

Фазоинвертор

---

Подобно всем напольным колонкам Odeon Audio, в Helix также используется нисходящая система фазоинвертора. Направленность отражающих туннелей вниз обеспечивает более легкую акустическую интеграцию в комнату. В каждом помещении есть так называемые комнатные моды, в результате чего часто возникают сильные пики низких частот. Направленная вниз система фазоинвертора существенно уменьшает вероятность возникновения нежелательных эффектов от комнатных стоячих волн по сравнению с обычными решениями, в которых выход фазоинвертора обращен к находящейся сзади стене. Это обеспечивает гораздо более четкое и быстрое воспроизведение низких частот.

---

Корпус

---

Новая конструкция корпуса обеспечивает улучшенное выравнивание фаз по сравнению с предыдущими моделями, поскольку все динамики теперь расположены точно на одной оси благодаря изменившимся пропорциям корпуса.

---

Корпуса Odeon Helix, состоящие из двух частей, изготовлены из комбинации мультиплексного материала и специальной древесноволокнистой плиты средней плотности (MDF). Используемые материалы корпуса являются решающими факторами для звуковых характеристик воспроизведения низких и средних частот.

---

Важно избегать нарушающих резонансов и, таким образом, исключать эффекты окрашивания звука. По сравнению с предыдущей моделью (Odeon № 28/SE) новая форма бас-секции корпуса позволила разместить в ней больше объема и, таким образом, улучшить звучание басов. Кроме того, новая асимметричная конструкция корпуса предотвращает появление стоячих волн. Это позволяет использовать меньшее количество демпфирующего материала и, следовательно, добиться максимальной эффективности.

---

Кабели и коннекторы

---

В Helix используется проводка из особо чистой бескислородной меди (OFC), произведенная в Германии. Для передачи высоких частот используется моножильный кабель с тефлоновой изоляцией и оптимизированным сечением. Медь высокой чистоты 7N имеет монокристаллическую структуру и обеспечивает передачу информации на самых высоких частотах.

---

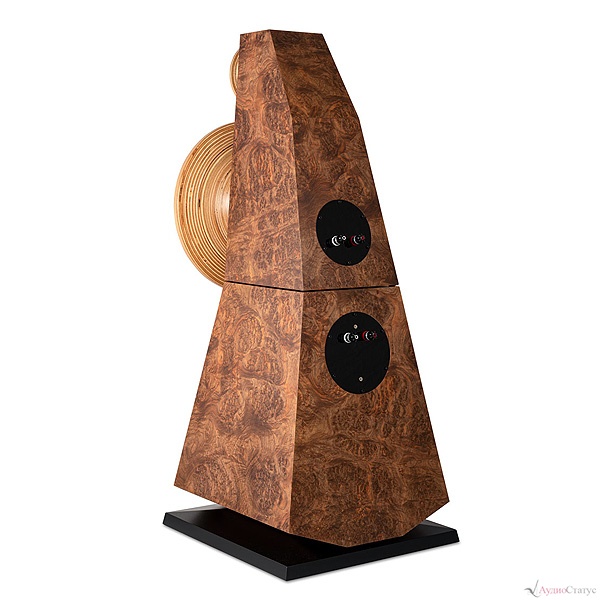

Для обеспечения наилучшего контакта в Helix используются коннекторы WBT Nextgen, изготовленные из чистой позолоченной меди. Благодаря своей конструкции и материалам они подавляют эффекты вихревых токов, которые обычно возникают в штекерных соединениях. Коннекторы громкоговорителей установлены на акриловых панелях, на которых размещены в том числе и кроссоверы, что обеспечивает прямое соединение между коннекторами и кроссоверами...
