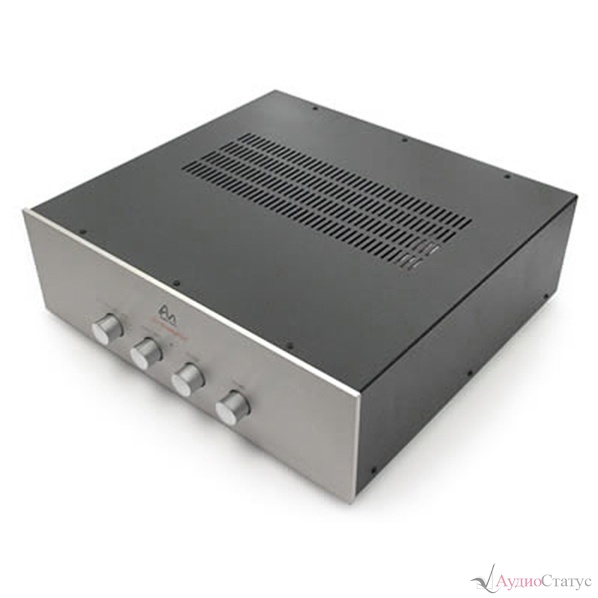

Предварительный усилитель Audio Note M5 line balanced был спроектирован для максимальной линейности и минимального переходного искажения и избегает необходимости во вредных «корректирующих» мерах, таких как по своей природе подверженные ошибкам петли обратной связи. Вместо того чтобы использовать отдельные регуляторы громкости и баланса. Audio Note M5 оснащен выделенным ступенчатым аттенюатором Audio Note для каждого канала. Это не только приводит к огромным улучшениям качества звука, ожидаемым от ныне легендарных ступенчатых аттенюаторов Audio Note, но также обеспечивает уровень точности баланса каналов, которого невозможно достичь с помощью обычных потенциометров громкости и баланса. Предварительный усилитель Audio Note M5 был специально разработан для воспроизведения музыкальных образов, а не для демонстрации технических характеристик, и удовлетворяет всем критериям уровня 5 Audio Note ( UK ):
чистый класс A,
нулевая обратная связь,
однотактная топология,
ламповый выпрямитель,
высокое качество материалов и комплектующих

---

Хорошо известно, что точное воспроизведение музыки, а не только звука, требует сохранения чистоты входящего сигнала. Поэтому нетрудно сделать вывод, что для достижения этой цели и сохранения музыкальности оригинального исполнения сложность самой схемы должна быть сведена к минимуму. В ответ на это предварительный усилитель Audio Note M5 использует однокаскадную топологию цепи усиления с нулевой обратной связью. Это наиболее линейная схема из всех возможных, требующая работы лампы в чистом классе A и устраняющая необходимость в делителе фазы, что вносит ненужные искажения.

---

В отличие от большинства аудиоустройств, мы проектируем наши схемы с целью минимизации гармонических и временных искажений. Эти искажения амплитуды и временной шкалы оказывают очень ощутимое отрицательное влияние на форму сигнала, и гораздо важнее учитывать эти факторы, чем участвовать во все более нерелевантной игре чисел, которая преследует «идеальный измеренный отклик».

---

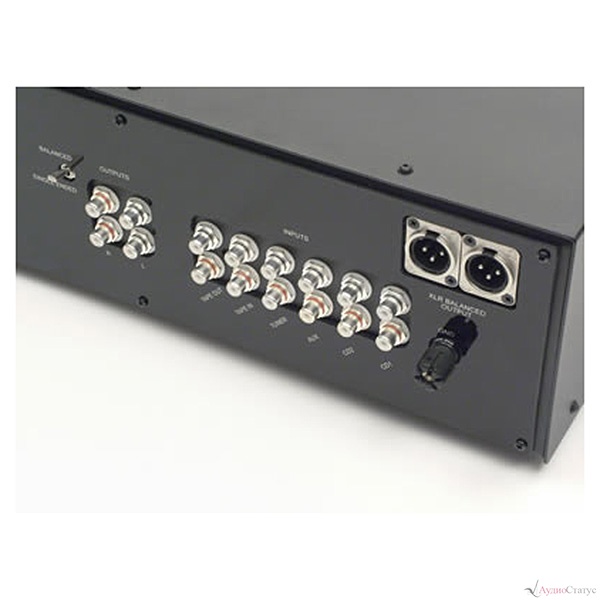

Линейный предварительный усилитель Audio Note M5 Line оснащен линейным каскадом на лампах ECC82 и 7044, работающим от выпрямленного блока питания на 6X5, построенного на базе блока питания Galahad M10. Этот блок питания также оснащен ламповым регулятором напряжения на ECL82 и 5651 для стабилизатора напряжения. Внутренняя разводка выполнена медным кабелем Audio Note. В схеме применены танталовые резисторы Beyshlag и AN ( UK ). Конденсаторы SILMIC и конденсаторы сигнала с медной фольгой Audio Note используются во всех цепях, наряду с разработанными и изготовленными Audio Note выходными трансформаторами, которые имеют HiB -сердечники и медные обмотки. Audio Note M3 Line также имеет правильно спроектированную и реализованную симметричную выходную цепь.

---

Сердцем фонокорректора Audio Note M5 RIAA является исключительно прекрасный каскад усиления для ММ головок, в котором используются три лампы GE 6072a / 12AY7. Затем следует линейный каскад на лампах ECC82 и 5687 и обе секции питаются от своего собственного специального блока питания с выпрямителем на лампе 6X5 на базе блока питания Galahad M10. Этот блок питания также оснащен ламповым регулятором напряжения на ECL82 и OB2 для стабилизатора напряжения. Внутренняя разводка выполнена медным кабелем Audio Note. Медная проводка, сочетание танталовых резисторов Beyshlag и Audio Note, конденсаторы SILMIC и конденсаторы сигнала с медной фольгой Audio Note используются во всех цепях, наряду с выходными трансформаторами собственной разработки и изготовления с двойными сердечниками и медными обмотками. Audio Note M5 RIAA также имеет правильно разработанную и реализованную симметричную выходную цепь…
