Основой усилителя Copland CTA506 являются лампы KT120, представляющих собой обновленный вариант легендарных ламп 6550 / KT88. Более полувека эти классические приборы были основой многочисленных высококачественных усилителей, и, несомненно, еще послужат отличным выбором для производителей мощных ламповых усилителей. Как бы там ни было, на сегодняшний день KT120 - наиболее мощная производимая лампа для усиления аудиосигнала. По сравнению с KT88, эти потрясающие лампы могут выдать на 30% больше мощности. Имея мощность рассеивания 60 Ватт каждая, пара ламп KT120 по двухтактной схеме может достичь выходной мощности аудиосигнала в 200 Ватт. При использовании в конструкциях с более скромными цифрами выходной мощности, KT120 могут предоставить невероятную динамику без искажений. Когда выходная мощность начинает превышать 50 Вт, входные и драйверные цепи сталкиваются с серьезным увеличением тока, отдаваемого на входы мощностных каскадов усилителя. Данная ситуация не зависит от выбора элементной базы, будь-то биполярные транзисторы, полевые транзисторы или электронные лампы, а также от того, имеется ли в схеме один усилительный элемент или несколько менее мощных, подключенных параллельно.

---

Даже несмотря на то, что полевые транзисторы и лампы теоретически управляются напряжением, они также требуют отдачи тока от драйверных цепей (с относительно низким выходным импедансом), что частично обусловлено увеличением входных емкостей, а частично - нередко пренебрегаемым фактом того, что в лампе ток течет и через сигнальный вход тоже. Для предотвращения чрезмерной нагрузки на усилительные каскады, в Copland CTA506 задействована эффективная буферная схемотехника. Буферы представляют собой усилители тока с низкими искажениями, которые не усиливают сигнал по напряжению, а делают его сильнее по току. Другой положительной стороной использования буферов является согласование по сопротивлению драйверных и мощностных ламп.

---

Двухтактные выходные каскады Copland CTA506 имеют в своей основе пару ламп KT120 в ультралинейном включении, предоставляя низкие искажения триодов в сочетании с мощностью тетродных ламп. Отдельный блок питания входных каскадов усилителя позволяет массивным накопительным конденсаторам емкостью более 3000 микрофарад независимо работать на лампы выходных каскадов.

---

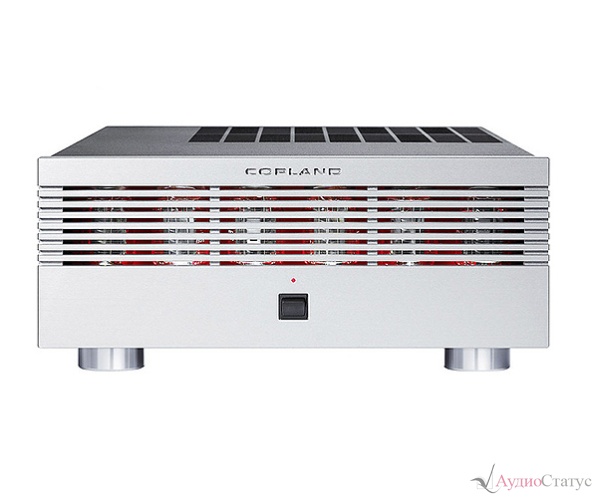

Для изоляции флуктуаций источника питания выходного каскада от цепей входного и драйверного каскадов, в CTA506 применяется стабилизация на базе двух мощных ламп 6550, одна из которых выделена исключительно для драйверных каскадов, а вторая - для выходных каскадов. Огромные мощные лампы, используемые в данной конструкции очень привлекательны на вид, поэтому мы решили разместить их за горизонтальной перфорацией передней панели, чтобы ошеломляющий дизайн соответствовал выдающемуся звучанию усилителя...
